前提条件
PLC型式：FX3S-10MR/ES
入力
X0：PBX0 押しボタン1（緑）
X1：PBX1 押しボタン2（緑）
X2：PBX2 押しボタン3（赤）
X3：PBX3 押しボタン4（赤）
X4：SSW-X4 セレクトスイッチ 位置 左
X5：SSW-X5 セレクトスイッチ 位置 右
出力
Y0：PLY0 表示灯（緑）
Y1：PLY1 表示灯（赤）
Y2：PLY2 表示灯（橙）
Y3：PLY3 表示灯（白）
目次
問題 No.12
問題
・SSWを左に選択し、PBX0を押したのち離すと、PLY0は点灯し続ける。
・SSWを右に選択すると、PLY0は消灯する。
・SSWを右に選択し、PBX1を押したのち離すと、PLY1は点灯し続ける。
・SSWを左に選択すると、PLY1は消灯する。

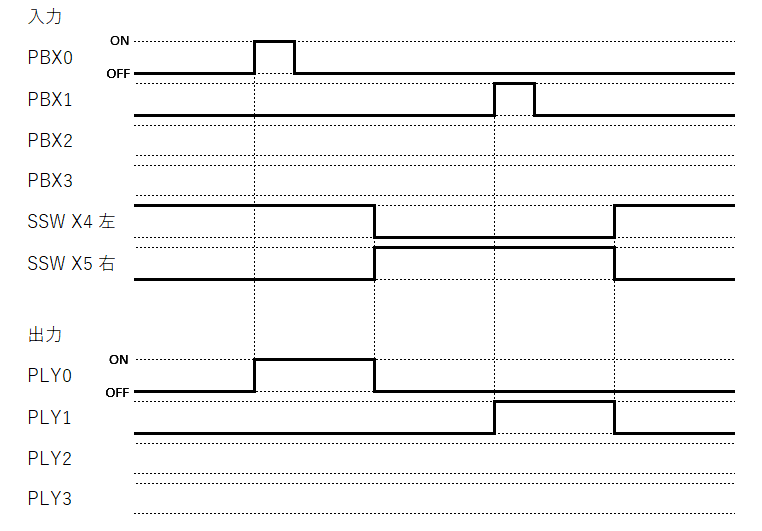

タイムチャート
回答＆解説
回答を見る
ラダー回路
解説
・X0とY0のa接点をOR回路にし、X4のa接点でAND回路にする。
その回路を、Y0のコイルと繋ぎます。
・X1とY1のa接点をOR回路にし、X5のa接点でAND回路にする。
その回路を、Y1のコイルと繋ぎます。
問題No.13
問題
・SSWを左に選択し、PBX0を押している間のみ、PLY0は点灯する。
・SSWを右に選択し、PBX1を押したのち離すと、PLY1は点灯し続ける。
・PBX2を押すまたは、SSWを左に選択すると、PLY1は消灯する。
タイムチャート
回答＆解説
回答を見る

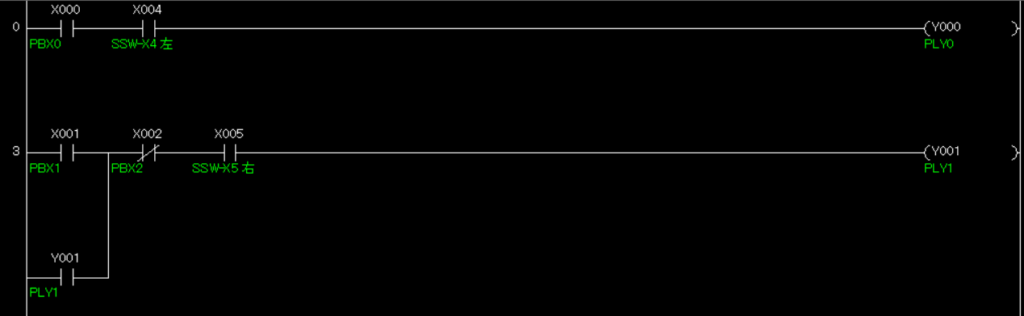

ラダー回路
解説
・X0とX4のa接点をAND回路にし、Y0のコイルと繋ぎます。
・X1とY1のa接点をOR回路にし、X2のb接点とX5のa接点でAND回路にする。
その回路を、Y1のコイルと繋ぎます。
次の問題はコチラ
