前提条件
PLC型式：FX3S-10MR/ES
入力
X0：PBX0 押しボタン1（緑）
X1：PBX1 押しボタン2（緑）
X2：PBX2 押しボタン3（赤）
X3：PBX3 押しボタン4（赤）
X4：SSW-X4 セレクトスイッチ 位置 左
X5：SSW-X5 セレクトスイッチ 位置 右
出力
Y0：PLY0 表示灯（緑）
Y1：PLY1 表示灯（赤）
Y2：PLY2 表示灯（橙）
Y3：PLY3 表示灯（白）
問題 No.16
問題
・PBX0を５秒以上押すと、PLY0は点灯し続ける。
・PBX1を２秒以上押すと、PLY0は消灯する。
タイムチャート
回答＆解説
回答を見る

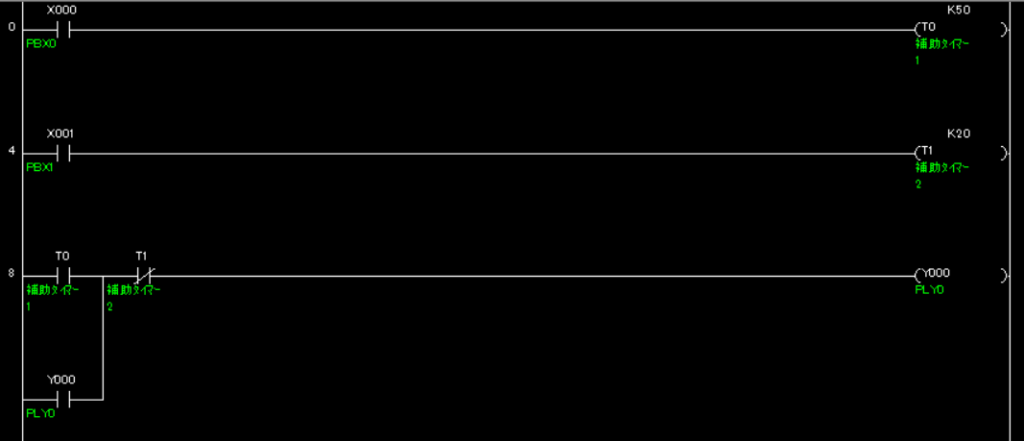

ラダー回路
解説
・X0のa接点を、タイマーコイルT0と繋ぎます。
・X1のa接点を、タイマーコイルT1と繋ぎます。
・T0とY0のa接点のOR回路と、T1のb接点をAND回路にし、Y0のコイルと繋ぎます。
問題No.17
問題
・PBX0を押したのち離すと、PLY0は点灯する。
・PLY0が点灯し３秒経つと、PLY1が点灯する。
・PLY1が点灯し３秒経つと、PLY2が点灯する。
・PBX1を押すと、PLY0、PLY1、PLY2は消灯する。

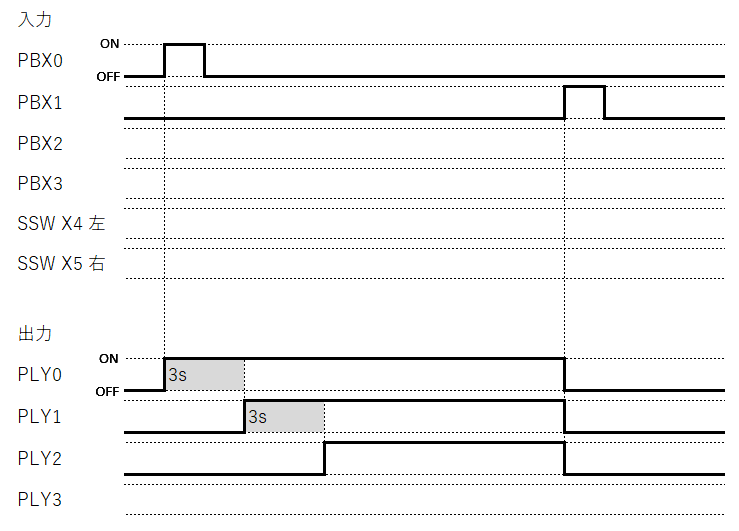

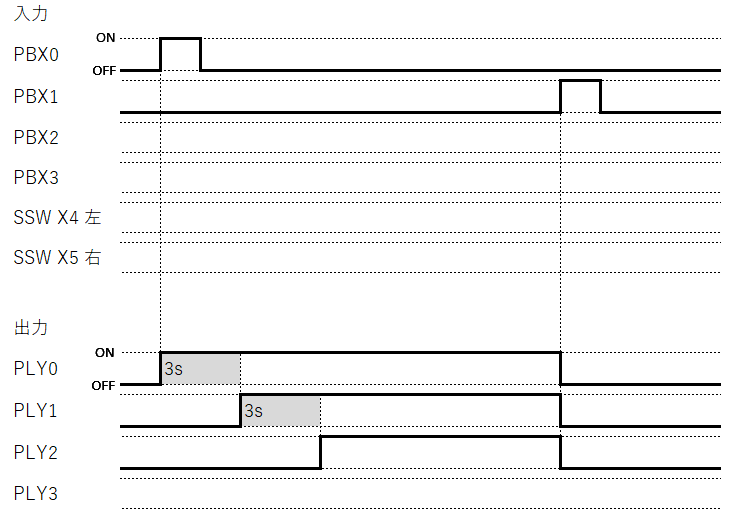

タイムチャート
回答＆解説
回答を見る

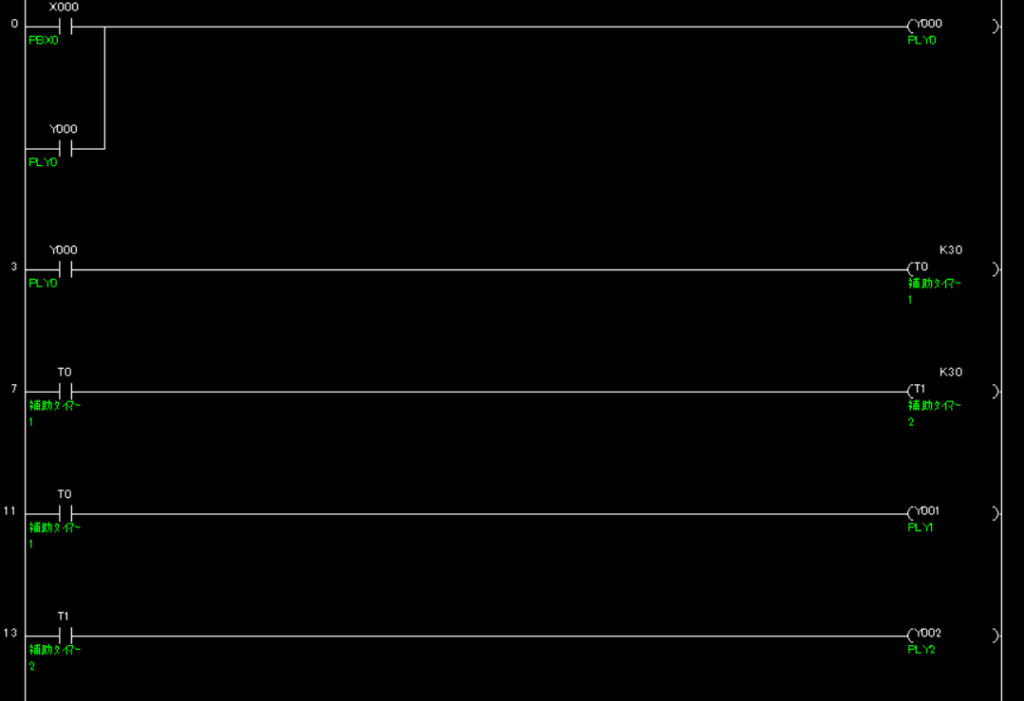

ラダー回路
解説
・X0とY0のa接点のOR回路と、X1のb接点をAND回路にし、Y0のコイルと繋ぎます。
・Y0のa接点を、タイマーコイルT0(3sec)と繋ぎます。
・T0のa接点を、タイマーコイルT1(3sec)と繋ぎます。
・T0のa接点を、コイルY1と繋ぎます。
・T1のa接点を、コイルY2と繋ぎます。
問題 No.18
問題
・PBX0を押したのち離すと、PLY0は点灯する。
・PBX1を押したのち離すと、PLY0は５秒後に消灯する。

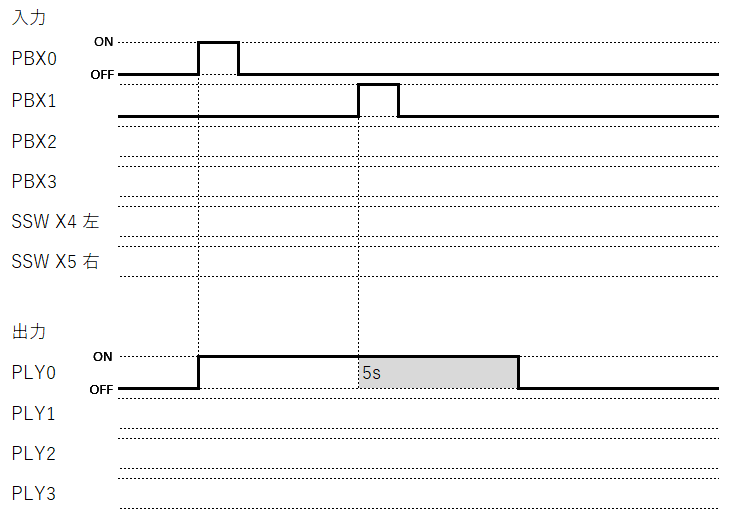

タイムチャート
回答＆解説
回答を見る

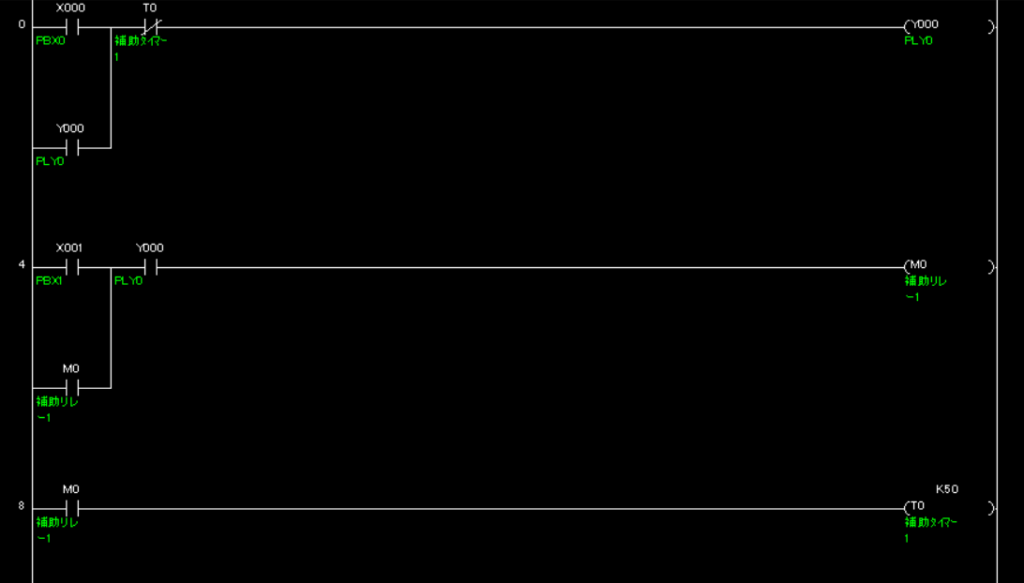

ラダー回路
解説
・X0とY0のa接点のOR回路と、T0のb接点をAND回路にし、Y0のコイルと繋ぎます。
・X1とM0のa接点のOR回路と、Y0のa接点をAND回路にし、M0のコイルと繋ぎます。
・M0のa接点を、タイマーコイルT0(5sec)と繋ぎます。
次の問題はコチラ
