前提条件
PLC型式：FX3S-10MR/ES
入力
X0：PBX0 押しボタン1（緑）
X1：PBX1 押しボタン2（緑）
X2：PBX2 押しボタン3（赤）
X3：PBX3 押しボタン4（赤）
X4：SSW-X4 セレクトスイッチ 位置 左
X5：SSW-X5 セレクトスイッチ 位置 右
出力
Y0：PLY0 表示灯（緑）
Y1：PLY1 表示灯（赤）
Y2：PLY2 表示灯（橙）
Y3：PLY3 表示灯（白）
目次
問題No.21
問題
・PBX0を押したのち離すと、PLY0は1秒毎に点滅する。
・PBX1を押すと、PLY0は消灯する。

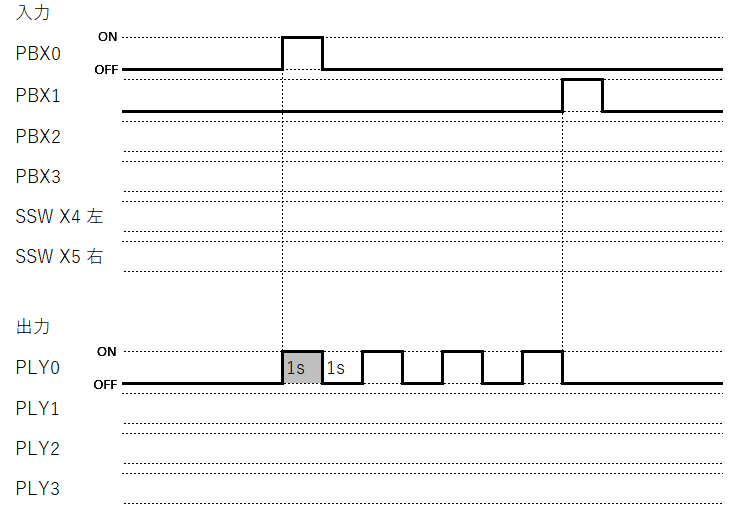

タイムチャート
回答＆解説
回答を見る

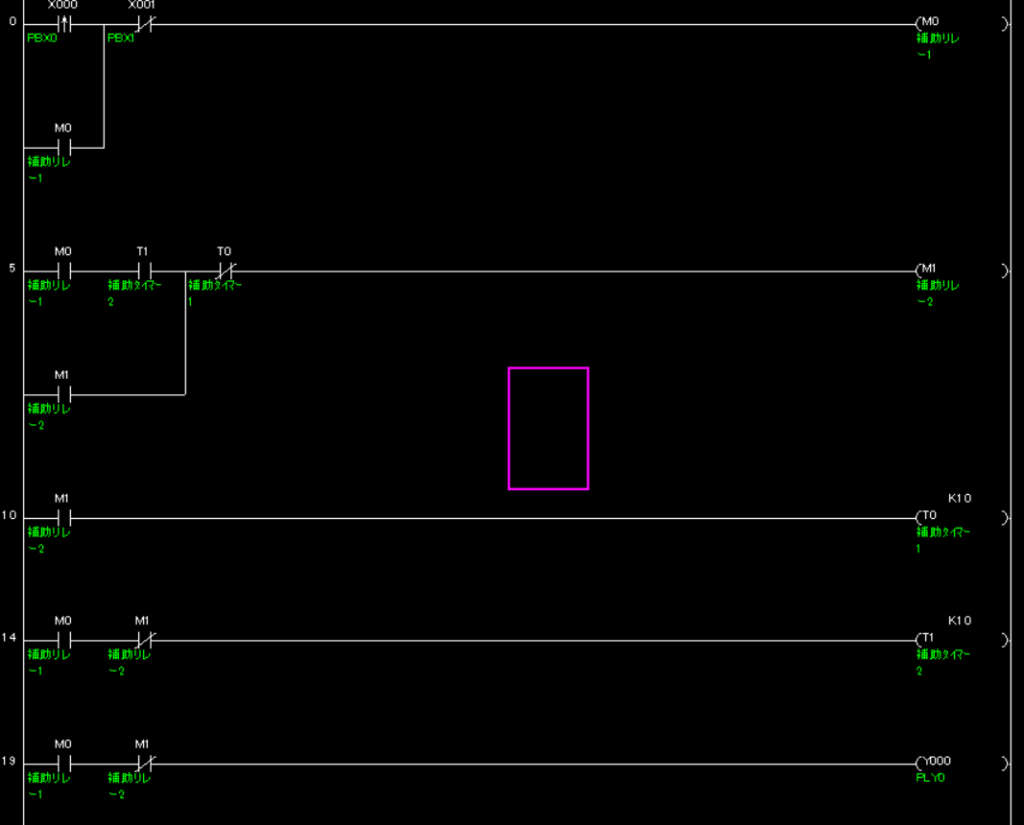

ラダー回路
解説
X0を押した記憶コイルM0とランプを点滅させるコイルM1を作ります。
コイルM0は、X0を押すと保持し、X1を押すとリセットする保持回路です。
コイルM1は、M0がON＋M1がOFF状態になり1秒後にONする保持回路です。
保持のリセットは、M1がONし1秒経つと勝手にOFFします。
1.X0を押すと、M0がONする。
2.Y0が点灯し、T1がカウント開始する。
3.T1が1秒経ちONする。
4.M1がONすし、Y0が消灯する。
5.T0がカウント開始する。
6.T0が1秒経ちONする。
7.M1がOFFする。
