前提条件
PLC型式：FX3S-10MR/ES
入力
X0：PBX0 押しボタン1（緑）
X1：PBX1 押しボタン2（緑）
X2：PBX2 押しボタン3（赤）
X3：PBX3 押しボタン4（赤）
X4：SSW-X4 セレクトスイッチ 位置 左
X5：SSW-X5 セレクトスイッチ 位置 右
出力
Y0：PLY0 表示灯（緑）
Y1：PLY1 表示灯（赤）
Y2：PLY2 表示灯（橙）
Y3：PLY3 表示灯（白）
目次
問題No.22 セット・リセット
問題
・PBX0を押したのち離すと、PLY0は点灯する。
・PBX1を押すと、PLY0は消灯する。

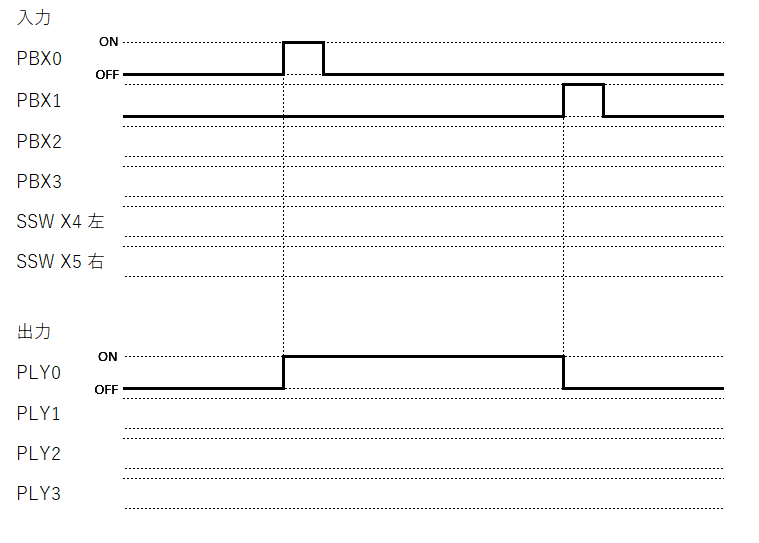

タイムチャート
回答＆解説
回答を見る

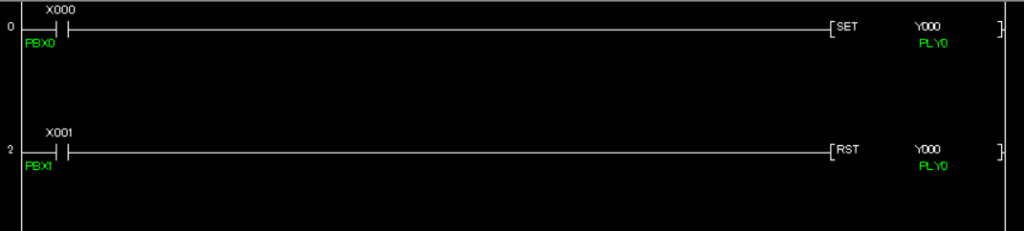

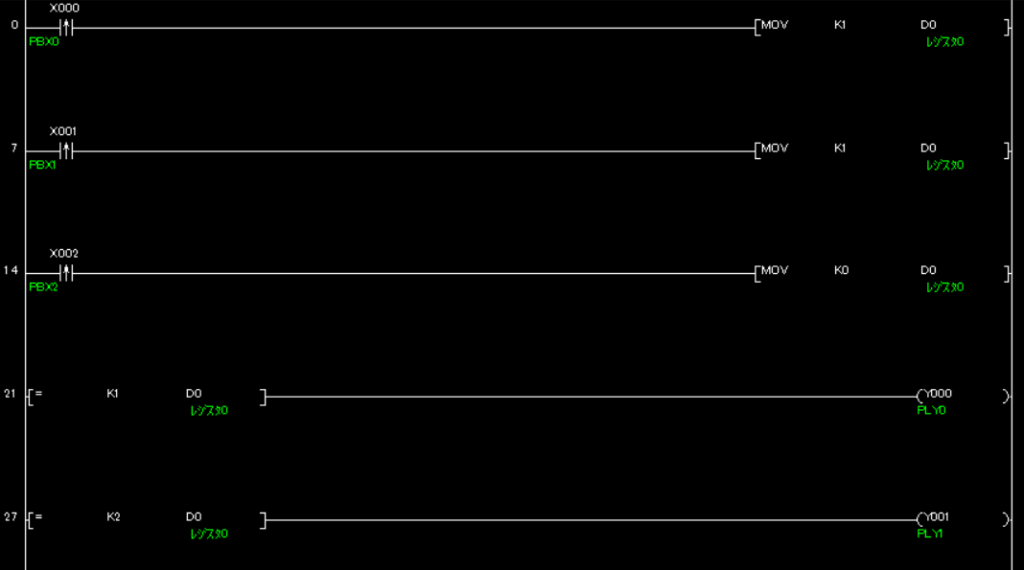

ラダー回路
解説
・X0のa接点を、SET Y0に繋ぎます。
・X1のa接点を、RST Y0に繋ぎます。
問題No.23 比較・転送
問題
・PBX0を押すと、PLY0は点灯する。
・PBX1を押すと、PLY1は点灯する。
・PBX2を押すと、PLY0とPLY1が消灯する。

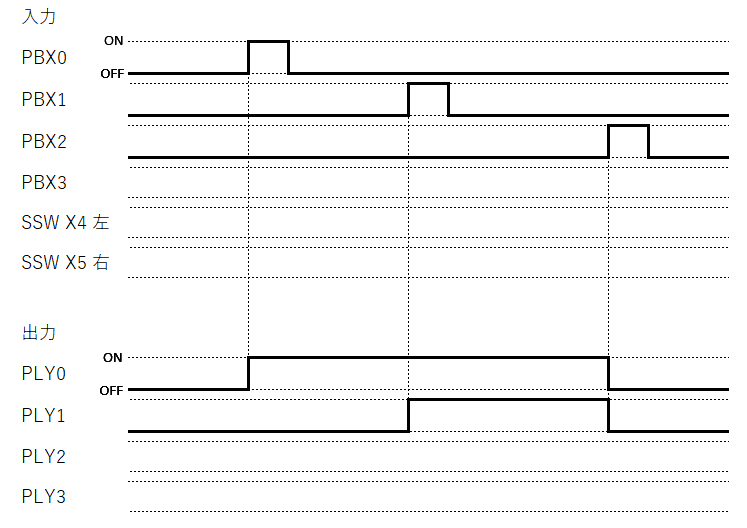

タイムチャート
回答＆解説
回答を見る
ラダー回路
解説
・X0の立上りパルスa接点を、[MOV K1 D0]の応用命令と繋ぎます。
・X1の立上りパルスa接点を、[MOV K2 D0]の応用命令と繋ぎます。
・X2の立上りパルスa接点を、[MOV K0 D0]の応用命令と繋ぎます。
・応用命令[= K1 D0]と、Y0と繋ぎます。
・応用命令[= K2 D0]と、Y1と繋ぎます。
次の問題はコチラ
