前提条件
PLC型式：FX3S-10MR/ES
入力
X0：PBX0 押しボタン1（緑）
X1：PBX1 押しボタン2（緑）
X2：PBX2 押しボタン3（赤）
X3：PBX3 押しボタン4（赤）
X4：SSW-X4 セレクトスイッチ 位置 左
X5：SSW-X5 セレクトスイッチ 位置 右
出力
Y0：PLY0 表示灯（緑）
Y1：PLY1 表示灯（赤）
Y2：PLY2 表示灯（橙）
Y3：PLY3 表示灯（白）
目次
問題No.24 比較
問題
・PBX0の押された回数が3回～５回のみ、PLY0は点灯する。
・PBX1を押すと、回数がリセットされる。

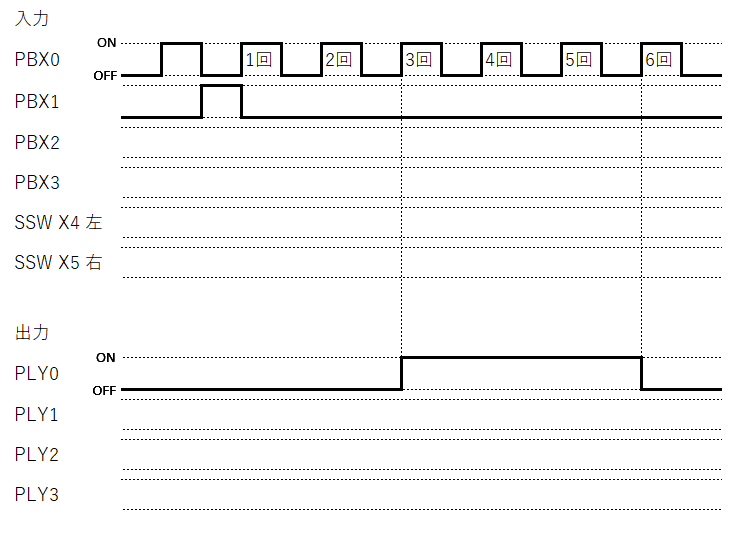

タイムチャート
回答＆解説
回答を見る
ラダー回路
解説
・X0の立上りパルスa接点を、[ADD K1 D0 D0]の応用命令と繋ぎます。
・X1の立上りパルスa接点を、[MOV K0 D0]の応用命令と繋ぎます。
・応用命令[< K3 D0]と[< D0 K5]をAND回路にし、Y0と繋ぎます。
問題No.25 加算
問題
・PBX0とPBX1の押された回数がイコールになると、PLY0は点灯する。
・PBX2を押すと、回数がリセットされる。
タイムチャート
回答＆解説
回答を見る
ラダー回路
解説
・X0の立上りパルスa接点を、[ADD K1 D0 D0]の応用命令と繋ぎます。
・X1の立上りパルスa接点を、[ADD K1 D1 D1]の応用命令と繋ぎます。
・X2の立上りパルスa接点を、[MOV K0 D0]と[MOV K0 D1]の応用命令をOR回路にし、繋ぎます。
・応用命令[= D0 D1]と、Y0と繋ぎます。
次の問題はコチラ
