この記事では、三菱PLCの命令語「ＷＴＯＢ」の説明をしています。
前提条件
PLC:FX3Uシリーズ
目次
三菱の命令語「ＷＴＯＢ」の説明
この命令は､連続する16ビットデータをバイト(8ビット)単位で分離します。
一つのレジスタに入っているデータを、二つに分けて、別のレジスタに分けて転送する命令です。
例えば、［ＷＴＯＢ Ｄ０ Ｄ１０ Ｋ２］の場合で、Ｄ０に１６進で「１２３４」という数字が入っていると、
まずこれを、バイト（８ビット）毎に、下位８ビットと上位８ビットに２つに分けます。
そうすると、下位８ビット：「３４」、上位８ビット：「１２」になります。
その分けた８ビットが、Ｄ１０へ転送されます。
Ｄ０下位８ビット「３４」 ⇒ Ｄ１０「３４」
Ｄ０上位８ビット「１２」 ⇒ Ｄ１０「１２」
三菱の命令語「ＷＴＯＢ」の使用例
命令語：［ＷＴＯＢ Ｄ５００ Ｄ５１０ Ｋ６］
データ内容（１６進）
Ｄ５００：「１２３４」、Ｄ５０１：「５６７８」、Ｄ５０２：「ＡＢＣＤ」

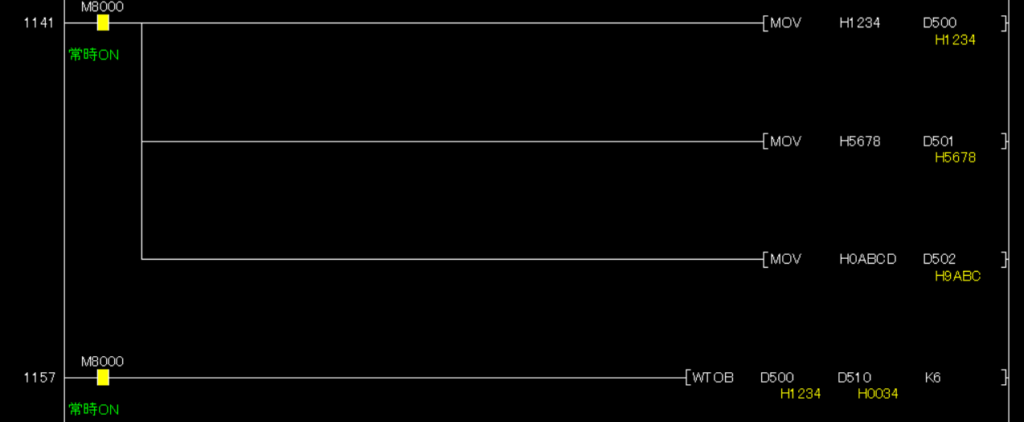

上記、３行でＤ５００～Ｄ５０２に、１６進にてデータを書き込んでいます。
４行目がＷＴＯＢの命令語です。このような命令を行うと、Ｄ５１０～のレジスタに、下記のようにデータが転送されいます。
三菱の命令語「ＷＴＯＢ」のまとめ
このＷＴＯＢ命令は、一つのレジスタにまとめられたデータを分割するのに便利です。
例えば、時間などが一つのデータに、上位バイトに時間、下位バイトに分として、まとめて入ってきた場合に、分だけをみて制御したい場合などに使います。
また、１６進表示ですと綺麗に表示されますが、１０進表示にするとビットのON/OFFは変わらないですが、表記の数字が想定した数字にならないので注意です。下に補足を付けたので、ご覧ください。
補足
１．１０進表示でモニタした場合
下のように、１０進表記にすると、見た目では全然違う数字ですが、ビットのON/OFFは一緒です。

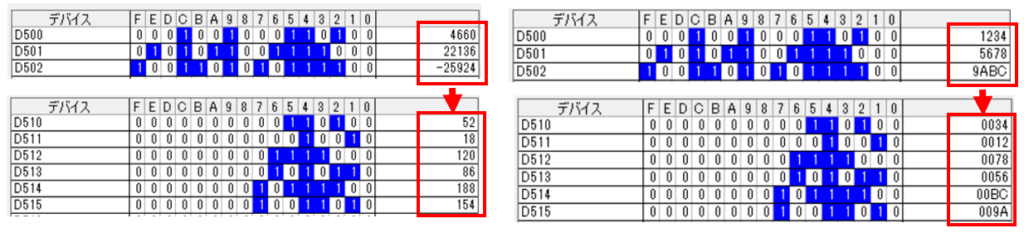

左：１０進表記 右：１６進表記

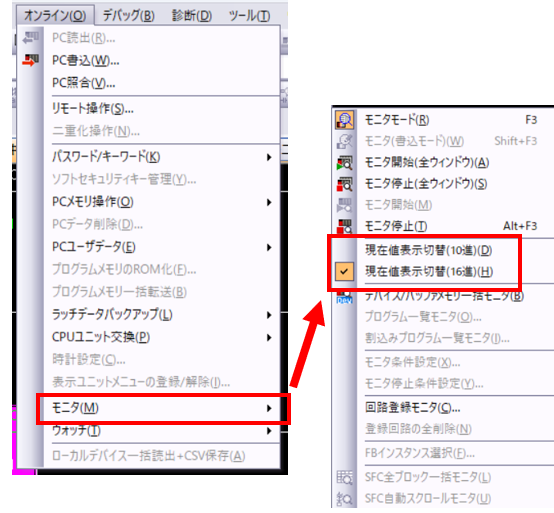

２．三菱GX Woks 2 のレジスタモニタの表記を１０進から１６進に変更する方法
ラダーモニタの変更方法

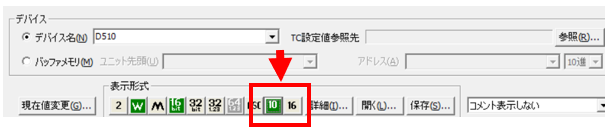

レジスタモニタの変更方法
